【提问】如何使用C51生成的BIN下载到屏

lshchan

刚刚接触迪文屏。使用的屏是DWG10600T070-A5WTC，没有开发板之类的资料。已经大概学习了DGUS软件进行GUI的一些简单编程。目前使用屏上带的UART2口经USB-232模块后与PC通讯。可以通过串口实现对GUI的一些参数的修改。也可以对此串口进行T5L下载一些BIN文件。
现在想进行一些C51的开发学习。目前使用熊家余的视频资料进行学习。先行谢过大鱼了。
现在的问题是这样的：
1，已经学到第二个模块，模块就是通过单片机计时器产生一个递加程序并显示在界面上。使用大鱼提供的参考代码完成了hex后。通过论坛资料，用DownLoadFor8051将HEX文件转换成对应的T5L51.BIN
2，由于没有其它下载工具。使用了DGUS开发软件里提供的串口下载工具，DwinPCKits-T5L下载将生成的BIN文件下载到屏幕。
3，会显示下载成功。
但是系统并不按照想要的方式工作。我想问怎么
1，怎么将C51代码写到T5L？我上面的下载方式是不是有错？或者要使用什么方式进行下载？
2，写入C51代码后，会不会影响串口UART2与PC机的通信。现在可以通过串口2修改GUI显示的时候一些参数。不知道使用C51后，特别是如果C51里使用了UART2这个串口后。我现在这块屏的UART2是否还可以正常使用？
不知道哪一步出问题了。特此请教一下各位，谢谢了

DWINHMI

楼主，你好！可以参考如下帖子 http://inforum.dwin.com.cn:20080 ... 6&highlight=C51

DWINHMI

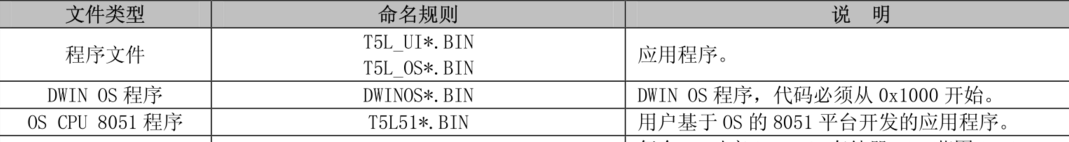

DWIN OS程序这个是迪文的C编译器或者迪文OS汇编（用迪文软件DWIN C Compiler 1.1.0.7或者OSBuild3.0.2.6生成），是在T5L_OS*.bin内核底层程序上运行的，所以必须下载T5L_OS*.bin内核底层程序后再下载DWIN OS程序。 2、OS CPU 8051程序，用户基于OS 的8051 平台开发的应用程序（用Keil公司的软件，需要安装迪文T5L的KEIL接口驱动程序）。注：Keil软件编译后的hex文件，需要用迪文的PC工具软件“DownLoadFor8051 V1.4”转换为T5L51*.BIN文件。  也可以这样理解： T5L51*.BIN 就是8051直接运行的代码，没有DWIN OS平台了。  DWIN OS程序是在T5L DWIN  OS虚拟机上运行的代码。   （T5L51*.BIN一旦下载到T5L芯片里，就会把T5L_OS内核和DWINOS汇编的程序都冲掉，要恢复用汇编的OS程序的话，先要下载T5L的OS内核程序如T5L_OS_DGUS2_V1*.BIN，然后再下载DWINOS*.BIN）   注：T5L_OS_DGUS2_V1*.BIN迪文的os内核CPU也负责UART2~UART5的通讯。

lshchan

谢谢。你给的连接我之前参考了。
我把PC工具软件“DownLoadFor8051 V1.4”转换为T5L51*.BIN文件放到SD卡里的DWIN_SET文件夹。然后屏幕也显示升级了。但实际上并没有工作。
而且程序里也修改了
下面的内容
CSEG    AT  0F8H
                DB  0FFH,0FFH
                DB  'DWINT5'
                EXTRN CODE (?C_START)
                LJMP    ?C_START
                END

wnly

lshchan 发表于 2020-5-25 20:15
谢谢。你给的连接我之前参考了。
我把PC工具软件“DownLoadFor8051 V1.4”转换为T5L51*.BIN文件放到SD卡里 ...

您写的C程序代码是具体实现什么功能呢？是基于什么代码修改的？

lshchan

wnly 发表于 2020-5-26 09:00
您写的C程序代码是具体实现什么功能呢？是基于什么代码修改的？

没有修改。就直接用的是熊家余的原例子。就是定时器不停加1，然后在GUI上显示。

熊家余

看到之后,你加我微信15727652280,我给你单独解答一下,感觉你C51这块感念不太清晰喔,下了C51代码之后,你之前的汇编代码会被覆盖掉,你的uart2肯定也是不能用了的,要想用的话,就在C51代码中增加uart2的功能代码就可以了,我的例程中有uart2的代码

lshchan

好的。谢谢

lshchan

结贴：
1，C51代码可以通过SD卡烧录
2，使用C51后UART2对屏的串口读写就结束了
3，之前不能正常工作是因为在GUI里属性配置不正确。主要有三个点：1，变量地址2000，2，字体大小32，3变量类型长整形
在大鱼的指导下修改后即可以正常工作。在此谢谢大鱼
